法兰球阀

法兰球阀Q41F-16/40 C/P/R
法兰球阀Q41F-16/40 C/P/R

产品特征

  1. 公称压力：1.6-4.0MPa
  2. 适用温度范围：-20～232℃～350℃
  3. 适用介质：水、油、气及某些腐蚀性液体（W.O.G）。

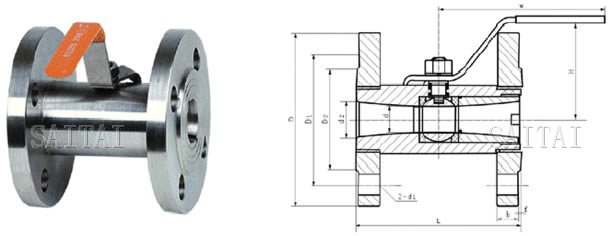

PN1.6 MPa主要连接尺寸及重量

公称通径 d d2 L D D1 D2 b f z-d1 H W
DN（mm） in
15 1/2″ 10 18 92 95 65 45 14 2 4-14 60 110
20 3/4″ 12.6 20 106 105 75 55 14 2 4-14 65 110
25 1″ 17 24 109 115 85 65 16 2 4-14 70 110
32 1 1/4″ 22 32 1269 135 100 78 16 2 4-18 85 145
40 1 1/2″ 26 38 136 145 110 85 16 3 4-18 90 145
50 2″ 32.8 46 154 160 125 100 18 3 4-18 98 177
60 2 1/2″ 46 60 170 180 145 120 20 3 8-18 110 190

法兰标准：JB79-59 亦可按国标 GB9113设计制造。

主要零件材料

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品 Q41F-16C
Q41F-25C
Q41F-40C 		A105、45 1Cr18/
1Cr18Ni9Ti 		不锈钢
SS304 		聚四氟乙烯PTFE
增强聚四氟乙烯
VUILUK PTFE
对位聚苯PPL 		聚四氟乙烯PTFE
对位聚苯PPL
硝酸类 Q41F-16P
Q41F-25P
Q41F-40P 		SS304/
1Cr18Ni9Ti 		SS304/
1Cr18Ni9Ti
醋酸类 Q41F-16R
Q41F-25R
Q41F-40R 		SS316/
1Cr18Ni12Mo2Ti 		SS316/
1Cr18Ni12Mo2Ti

注：
1.本网页的法兰球阀 结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞 阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
