对夹球阀

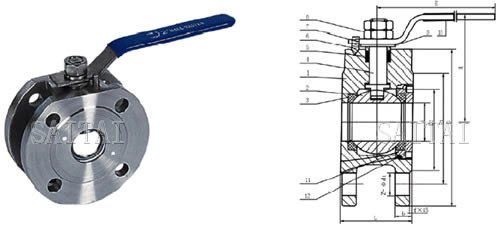

对夹球阀总装图Q4/71F-16/25 C/P/R
对夹球阀总装图Q4/71F-16/25 C/P/R

产品特征

  1. 公称压力：1.6-2.5MPa
  2. 适用温度范围：-20～232℃～350℃
  3. 适用介质：水、油、气及某些腐蚀性液体（W.O.G）。

主要连接尺寸及重量

SIZE 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″ 5″ 6″
d 15 19 23.5 30 36 45 58 67 76 100 125
L 32 38.5 45 55 62 72 95 120 145 200 225
D 95 105 115 135 145 160 180 195 215 245 280
D1 65 75 85 100 110 125 145 160 180 210 240
D2 45 55 65 78 85 100 120 135 155 185 210
H 62 70 79 86 92 102 158 172 187 200 240
E 110 125 135 150 150 180 250 300 350 650 840
b 14 14 16 16 18 20 22 24 24 26 26
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23
f 2 2 2 3 3 3 3 3 3 3 3

主要零件材料

序号 零件名称 材质
1 阀体 不锈钢CF8M/CF8 碳钢WCB
2 球 不锈钢316/304 不锈钢SS304
3 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 阀杆 不锈钢316/304 不锈钢SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位锁 不锈钢SS304 不锈钢SS304
7 手柄 不锈钢SS304 不锈钢SS304
8 阀杆螺母 不锈钢SS304 不锈钢SS304
9 填料压套 不锈钢SS304 不锈钢SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不锈钢316/304 不锈钢SS304
12 垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE

注：
1.本网页的对夹球阀 结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞 阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
