内螺纹柱塞截止阀

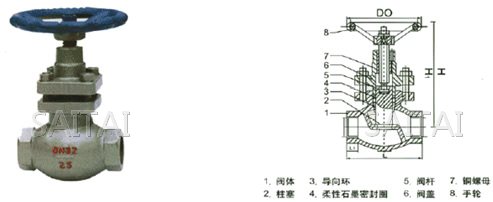

UJ11H-16/25/40C/P 内螺纹柱塞截止阀结构图
主要结构尺寸
公称通径 DN（mm） |
主要结构尺寸及外形尺寸 | |||||||
| 阀体长度 L |
接头长度 L1 |
接头长度 S |
手轮直径Do | 管螺纹G （寸） |
关闭高度 H |
开启高度 H1 |
重量 （?K） |
|
| 15 | 90 | 14 | 32 | 100 | 1/2 | 145 | 157 | 2.0 |
| 20 | 100 | 16 | 36 | 120 | 3/4 | 149 | 165 | 2.5 |
| 25 | 120 | 18 | 46 | 140 | 1 | 166 | 184 | 3.5 |
| 32 | 140 | 20 | 55 | 160 | 1 1/4 | 187 | 213 | 5.5 |
| 40 | 170 | 22 | 65 | 180 | 1 1/2 | 208 | 236 | 3.0 |
| 50 | 200 | 24 | 80 | 200 | 2 | 234 | 268 | 12.5 |
密封材料
本体 |
堆焊 | ||||
| 304 | 316 | Monel | 507钼 | 钴铬钨 | 钴铬钼 |
阀体材料
铸钢 |
不锈钢 | 含钼不锈钢 | 蒙乃尔 |
| WCB | CF8(304) | CF8M(316) |
柱塞截止阀上的密封材料
聚四氟乙烯 |
| 含氟柔性石墨 |
| 对位聚苯 |
| 含碳纤维柔性石墨 |
试验压力
实验项目 |
实验介质 | 实验压力 |
| 压强实验 | 水 | 1.5PN |
| 高压密封实验 | 水 | 1.1PN |
| 低压气密封实验 | 气 | 0.5-0.7MPa |
