GMJ11F/H-25高密封取样阀

产品图片

货号 EN4-16 GMJ11F/H-25高密封取样阀
货号 EN4-16 GMJ11F/H-25高密封取样阀

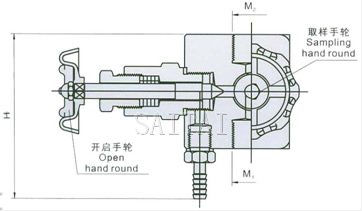

货号 EN4-16 GMJ11F/H-25高密封取样阀结构图
货号 EN4-16 GMJ11F/H-25高密封取样阀结构图

主要性能规范

GMJ11F/H-25高密封取样阀设计制造：GB/T12224-1989,JB/T7747-1995,连接形式：螺纹连接,结构特征：软硬双密封；活动阀瓣,阀门检验和试验：GB/T13927-1992

试验标准单位Unit：MPa


试验项目TESTITEM 		压力值PRESSURE VALVE
公称压力 Nominal Pressure 25
壳体试验 Shell Test 37.5
密封试验 Test 27.5
气压试验 Air Pressure Test 0.9
适用温度 Suitable Temperatue ≤250℃
适用介质 Suitable Medium 水、蒸汽、油品等Water,Steam,Oilgoods

型号与零部件材质


型号
TYPE 		阀体
BODY		 接头
TIE-IN		 阀杆
VALVE HANDLE		 螺帽
SCREW
CAP		 填料
PACKING
GMJ11F/H-250II 20# 20# 2Cr13 20# 柔性石墨、四氟
Leslble graphite
GMJ11F/H-250PII 304SS 304SS 304SS 304SS 柔性石墨、四氟
Leslble graphite

外型与连接尺寸


规格
SPECIF ICATION 		M1 M2 Φ L L1 H Do
DN6 M20×1.5 G1/2 Φ10 70 153 110 60

注：
1.本网页的GMJ11F/H-25高密封取样阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞 阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
