1151T型三组阀

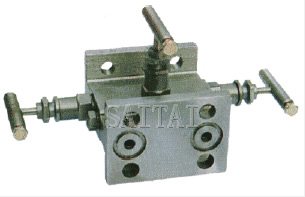

产品图片
1151-1.6/32PT型三组阀
1151-1.6/32PT型三组阀结构图
主要性能规范
型号 Type |
公称压力（MPa） Nominal Pressure |
试验压力PS（MPa）Test pressure | 工作压力 （MPa） Working Pressure |
工作温度(℃) Working Temperature |
适用介质 Applicable medium |
||
| 壳体 Shell |
密封 （液） Seal |
密封 （气） Seal |
|||||
| 1151-40 | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | P≤540℃ | 液化石油气水、酸、 蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc. |
| 1151-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
主要外型与连接尺寸
公称直径DN(mm) |
尺寸 Dimensions | 重量(Kg) Weight |
|||||
| Nominal diameter | Do | D1 | H | L | L1 | d | |
| 3-6 | 60 | 97 | 220 | 87 | 54 | 3-6 | 2.2 |
注：
1.本网页的1151T型三组阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞
阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
