明杆软密封闸阀

明杆软密封闸阀产品概述：
明杆弹性座封闸阀，除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置.

明杆软密封闸阀
明杆软密封闸阀

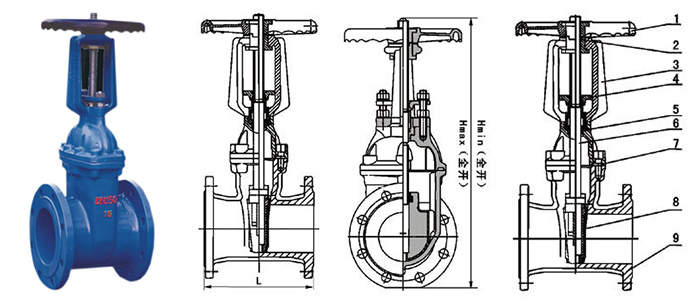

明杆软密封闸阀外形尺寸图1
明杆软密封闸阀外形尺寸图1
明杆软密封闸阀外形尺寸图2
明杆软密封闸阀外形尺寸图2

明杆软密封闸阀主要连接外型尺寸

DN 50 65 80 100 125 150 200 250 300 350 400
L 178 190 203 229 254 267 292 330 356 381 406
Hmin（全开） 322 332 350 420 581 581 736 882 1009 1300 1380
Hmax(全开) 374 398 429 524 721 736 942 1013 1117 1655 1805

软密封闸阀的主要零件材料：

明杆软密封闸阀总装图
明杆软密封闸阀总装图
序　号 名　称 材　料
1 手　轮 可锻铸铁
2 阀杆螺母 铜合金
3 支　架 灰铸铁、球墨铸铁、铸钢
4 压　盖 球墨铸铁、铸钢
5 密封圈 丁腈橡胶、三元乙丙
6 阀　杆 不锈钢
7 中口垫 丁腈橡胶、三元乙丙
8 闸　板 球墨铸铁＋三元乙丙或丁腈橡胶
9 阀　体 灰铸铁、球墨铸铁、铸钢

明杆软密封闸阀技术参数：

  1. 公称压力：1.0Mpa、2.5Mpa
  2. 公称通径：50-400mm
  3. 试验标准：GB13927　AP1598
  4. 法兰标准：GB/T 17241.6 GB9113
  5. 工作温度：0-80℃
  6. 适用介质：水、油、气

注：
1.本网页的明杆软密封闸阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞 阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

明杆软密封闸阀相关产品

下一页：信号闸阀

返回至本系列目录：闸阀

上一页：暗杆软密封闸阀
