电动暗杆楔式闸阀

电动暗杆楔式闸阀用途：
Z945T/W-10型电动暗杆楔式闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。

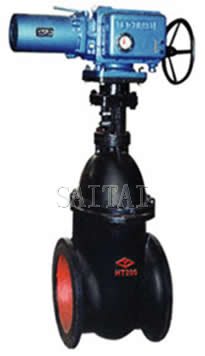

Z945T/W-10型电动暗杆楔式闸阀
Z945T/W-10型电动暗杆楔式闸阀

主要零件材料：

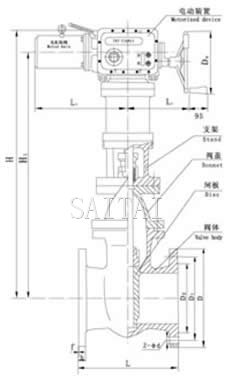

电动暗杆楔式闸阀总装图
电动暗杆楔式闸阀总装图
零件名称 材　料
Z945T-10 Z945W-10
阀体、阀盖 灰铸铁 灰铸铁
闸　板 灰铸铁＋黄铜 灰铸铁
阀　杆 碳钢(铜) 碳钢(铜)
阀杆螺母 青铜（球铁） 青铜（球铁）

主要连接外型尺寸和连接尺寸

型 号 公称通径
DN(?L) 		尺寸 重量
（?K）
L D D1 D2 b-f z-фd H H1 L1 L2
Z945T/W
-10 		100 229 215 180 155 22-3 8-ф18 757 594 161 391 88
125 254 245 210 185 24-3 8-ф18 802 639 161 391 10
150 267 280 240 210 24-3 8-ф23 843 680 161 391 122
200 330 335 295 265 26-3 8-ф23 993 830 161 391 178
250 380 390 350 320 28-3 12-ф23 1097 934 161 391 239
300 420 440 400 368 28-4 12-ф23 1194 1082 215 299 323
350 450 500 460 428 30-4 16-ф23 1269 1157 215 299 431
400 480 565 515 484 32-4 16-ф25 1445 1333 215 299 555
500 540 670 620 585 34-4 20-ф25 1658 1546 215 299 908
600 600 780 725 685 36-5 20-ф30 1758 1646 215 299 1148
700 660 895 840 800 40-5 24-ф30 1976   258 318 1800
800 720 1010 950 905 44-5 24-ф34 2136   258 318 2340

性能规范：

型号 公称压力
（MPa） 		试验压力 适用温度
（℃） 		适用介质
强度（水）
（MPa） 		密封（水）
（MPa）
Z945T-10 1.0 1.5 1.1 ≤100 蒸气、水、
Z945W-10 ≤100 油品

注：
1.本网页的电动暗杆楔式闸阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞 阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
