BBG型内啮合摆线齿轮泵
BBG型内啮合摆线齿轮泵（简称：BBG摆线齿轮泵），是一种容积式内啮合齿轮泵。BBG型泵的内齿轮(及外转子)为圆弧齿形，外齿轮(及内转子)为短幅外摆线的新型齿轮泵，由交大机械系与上海泛亚电竞 水泵共同开发成功。由于内啮摆线齿轮泵的结构简单、噪音低、输油平稳、自吸性能好和良好的高转速特性，因而在低压液压系统中被广泛采用，可作为动力泵或润滑泵和冷却泵，目前正在逐步取代CB型、KCB型、ZCY型齿轮油泵。
BBG型内啮合摆线齿轮泵图1
BBG型内啮合摆线齿轮泵图2

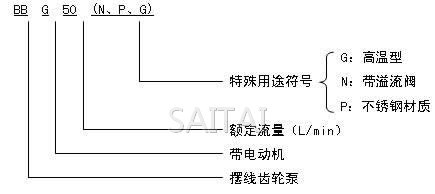

BBG摆线齿轮泵型号意义
BBG摆线齿轮泵型号意义
BBG摆线齿轮泵性能参数
| 型号 | 流 量 L/min |
压力 MPa |
转速 r/min |
压力振摆 MPa |
容积效率 ％ |
口径 | 电动机功率KW |
| BB/BBG-4 | 4 | 2.45 | 1500 | ±0.15 | ≥80 | Z3/8″ | 0.55 |
| BB/BBG-6 | 6 | 0.55 | |||||
| BB/BBG-10 | 10 | 0.55 | |||||
| BB/BBG-16 | 16 | 2.45 | 1500 | ±0.15 | ≥90 | Z3/4″ | 1.1 |
| BB/BBG-20 | 20 | 1.1 | |||||
| BB/BBG-25 | 25 | 1.5 | |||||
| BB/BBG-32 | 32 | 1.5 | |||||
| BB/BBG-40 | 40 | 2.45 | 1500 | ±0.15 | ≥90 | 2.2 | |
| BB/BBG-50 | 50 | 3 | |||||
| BB/BBG-65 | 65 | 4 | |||||
| BB/BBG-80 | 80 | 2.45 | 1500 | ±0.15 | ≥90 | Z1″ | 5.5 |
| BB/BBG-100 | 100 | 5.5 | |||||
| BB/BBG-125 | 125 | 7.5 |
注：
1.本网页的BBG型内啮合摆线齿轮泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞
水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
