偏心旋转调节阀
产品特点
PQ671H偏心旋转调节阀（又名凸轮挠曲阀），是一种结构新颖、理想的气动单元组合仪表中的执行器，广泛应用于化工、石油、轻纺、冶金和电站等工业生产过程中的 自动调节和远程控制中，与气动调节器、减压阀、定值器及其它仪表配合使用。我厂生产的偏心旋转调节阀是引进德国阿卡公司的技术，结合我国实际情况而设计制造的新一代偏转阀，采用大扭矩，全封闭，可免维护的840 型执行机构。其联接尺寸可按用户要求采用ANSI 、DIN 或GB标准制造，是目前在国际上先进的角行程调节阀。 放大输出原理：偏心旋转阀采用杆杠原理和力矩原理来实现放大输出力的目的。偏心旋转阀中心线对于阀杆中心有一偏心距X ，而连杆受到执行机构的推力作用点距离偏心旋转轴中心有一力臂，长为KX >> X ，所以偏心旋转阀推力放大倍数为K 。
产品简图

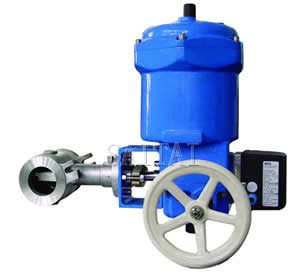

偏心旋转调节阀
偏心旋转调节阀执行结构
偏心旋转调节阀阀体流路简单，阻力小，与同口径单、双座阀相比，有较大的流通能力，但重量只有其1/3左右。偏转阀采用旋转运动，提高了填料函密封性，同时具有较大的输出力，所以阀的泄漏较小，刚度较大，在额定压差下能可靠地工作。 偏心旋转阀芯、阀杆只作旋转运动，所以它开关转动时所承受摩擦力很小，当阀芯和阀座相接触关闭时，阀芯柔臂在执行机构推力作用下产生微小弹性变形及弹 性涨紧力，使阀芯与阀座接触更加紧密牢固，因此，偏心旋转阀泄漏量很小。同时关闭阀门所需的推力与球阀、蝶阀相比要小。
偏心旋转调节阀技术参数和性能指标
阀体材质：WCB、ZG23O - 450 ; ZG1Cr18Ni9Ti ; ZG1Cr18Ni12Mo2Ti ; ZGOCr18Ni10Ti
芯座材料：0Cr18Ni12Mo2Ti ; OCr18Ni12Mo2Ti 堆焊司太利合金；0Cr18Ni12Ti
嵌聚四氟乙烯（阀座）。
法兰标准：ANSI B16.5或JB/T79《 管路法兰及垫片》。
气源接头：Rcl/4
附 件：阀门定位器（气动、电 - 气）；空气过滤减压阀；手轮机构。
环境温度：-40～ + 70 ℃
金属阀座：-195 ～ + 398 ℃
软阀座：-73 ～+ZO4OC
注：
1.本网页的偏心旋转调节阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞
阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
