隔膜式安全泄压持压阀

产品概述

AX742X隔膜式安全泄压持压阀(水力控制阀)安装在高层建筑、消防给水系统以及其它给水系统的管道上，当给水管路中压力超过泄压阀设定压力时，泄压阀自动开启快速泄压，保护管线的安全，也可作持压阀用，保障主阀上游的供水压力。上海泛亚电竞 泵阀有限公司生产的AX742X隔膜式安全泄压持压阀能准确保持不变的安全设定压力，一旦超压，泄压阀迅速打开，及时泄压。AX742X隔膜式安全泄压持压阀关闭平稳可靠，消除压力余波。

隔膜式安全泄压持压阀
隔膜式安全泄压持压阀
隔膜式安全泄压持压阀结构图
隔膜式安全泄压持压阀结构图1、小球阀 2、导阀 3、小球阀

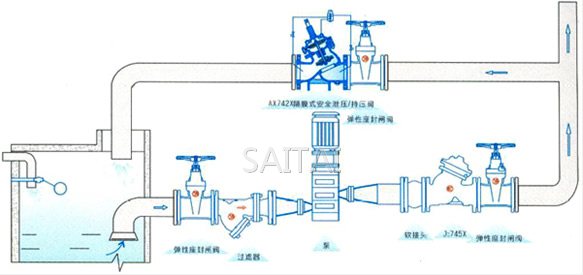

典型安装图

隔膜式安全泄压持压阀典型安装示意图
隔膜式安全泄压持压阀典型安装示意图

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 205 216 250 320 365 415 500 605 698 787 914 978 978 1150
H 300 337 467 520 580 640 778 889 1010 1034 1264 1294 1324 1600

注：
1.本网页的隔膜式安全泄压持压阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞 阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

隔膜式安全泄压持压阀相关产品

下一页：隔膜式遥控浮球阀

返回至本系列目录：水力控制阀

上一页：活塞式安全泄压阀
