三片式球阀

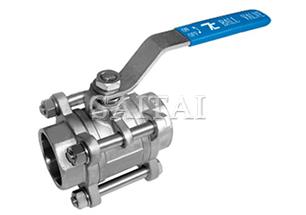

三片式球阀图（3PC）Q11F-16/64C/P/R
三片式球阀图（3PC）Q11F-16/64C/P/R

产品特征

  1. 公称压力：1.6-6.4MPa
  2. 适用温度范围：-20～232℃～350℃
  3. 适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
  4. 螺纹类型：G•NPT.BSPT.DIN259/2999

主要连接尺寸及重量

SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 21/2″ 3 4
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 82 90 112 120 145 185 210 268
H 100 100 130 130 165 165 190 190 250 250 280
E 100 100 130 130 165 165 190 190 250 250 280

主要零件材料

三片式球阀总装图
三片式球阀总装图
序号 零件名称 材质
不锈钢 碳钢
1 阀体 不锈钢CF8M 碳钢WCB
2 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
3 阀盖 不锈钢CF8M 碳钢WCB
4 球体 不锈钢SS316 不锈钢SS304
5 阀杆 不锈钢SS316 不锈钢SS316
6 螺母 不锈钢SS304 FCD45
7 垫圈 不锈钢SS304 FCD45
8 手柄套 塑料 塑料
9 手柄 不锈钢SS304 不锈钢SS304
10 阀杆螺母 不锈钢SS304 B7
11 垫圈 不锈钢SS304 不锈钢SS304
12 填料压盖螺母 不锈钢SS304 FCD45
13 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
14 止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
15 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
16 螺栓 不锈钢SS304 B8

注：
1.本网页的三片式球阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞 阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
