铜角式截止阀

铜角式截止阀
铜角式截止阀

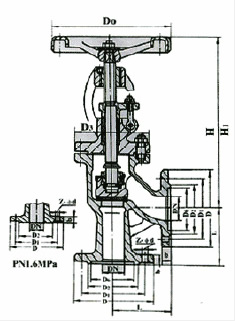

铜角式截止阀结构图
铜角式截止阀结构图

主要性能规范

型号 公称压力PN(MPa) 试验压力PS(MPa) 工作温 度℃ 工作压力PN(MPa) 适用介质
壳体 密封
J44W-16T 1.6 1.6 2.4 ≤120 1.6 水、蒸汽、油
J44W-40T 4.0 4.0 6.0 ≤120 4.0

主要零件材料

零件名称 阀体、阀盖 阀 杆 阀杆螺母 填 料
J44W-16T 铜 不锈钢 青铜 夹铜丝石墨 石棉盘根
J44W-40T 铜 铬钢

主要尺寸及重量

型号 公称通径 DN（?L） 尺 寸 ?L 重量 （?K）
L D D1 D2 D6 b Z-фd D3 H H1 Do
J44W-16T 50 115 165 125 99 - 20 4-ф18 - 350 380 240 21.5
80 155 200 160 132 - 20 8-ф18 - 412 444 280 32
J44W-40T 32   135 100 78 66 18 4-ф18 120 280 308 160 11.5
40   140 110 85 76 18 4-ф18 135 330 354 200 15.5
115   160 125 100 88 20 4-ф18 150 350 380 240 21.5

注：
1.本网页的铜角式截止阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞 阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
