手动对夹式软密封蝶阀

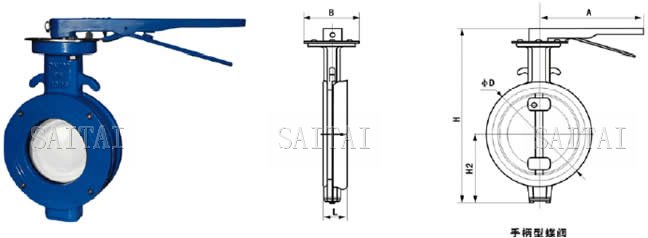

D72X手动对夹式软密封蝶阀外形尺寸图
D72X手动对夹式软密封蝶阀外形尺寸图

主要连接外型尺寸和连接尺寸

DN L H H2 A B ФD
50 43 224 77 267 112.5 106
65 46 260 85 267 123 124
80 46 278 95 267 138 162
100 52 286 105 267 150 162
125 56 329 129 345 168 192
150 56 354 132 345 190 216
200 60 438 165 353 227.5 270
250 68 493 197 353 251 326
300 78 570 234 380 284.5 376

注：对夹式双偏心手动软密封蝶阀压力等级为：1.0MPa，1.6MPa

注：
1.本网页的手动对夹式软密封蝶阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞 阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

手动对夹式软密封蝶阀相关产品

下一页：蜗轮对夹式软密封蝶阀

返回至本系列目录：蝶阀

上一页：软密封电动对夹蝶阀
