PS蒸汽电磁阀
PS-20 蒸汽电磁阀
产品用途
适用于以蒸汽为加热介质的加热器、散热器、干燥机及织物定型机、蒸染机、烟草真空回潮机、蔬果烘干机等成套设备的蒸汽管路进行二位式自动和远程通断切换，并广泛应用于石油、化工、冶金、纺织、食品、医疗、环保等其它工业部门的管理装置中，实现温度控制，节能和程序控制的自动化。
结构特点
1、 先导式二次开阀结构，体积小、功率小。
2、 导阀和主阀间有良好的隔热和缓冲构件。
3、 选用耐温、耐腐蚀的优质磁性材料，活塞式模压成型聚四氟乙烯阀口密封，高性能、长寿命。
PS-15K
PS-20N
内部结构、外形示意图
产品规格
型号 PS
公称通径：DN15 20 25 32 40 50
适用介质 蒸汽、空气、液体、油
动作方式 先导式
型式 常闭式或常开式
接管口径G 1/2〃 3/4〃 1〃 11/4〃 11/2〃 2〃
使用流体粘度 20CST以下
使用压力Kg/cm2 0.04 MPa∽1.6 MPa
最大耐压力Kg/cm2 2.0 MPa
工作温度℃ ≤200℃
额定电压V AC:380、220、110、36、24 DC:220、110、36、24、12
使用电压范围 -15%∽10%
本体材质 锻黄铜
油封材质 聚四氟乙烯?BPTFE?BVITON
绝缘等级 B级
L×H(mm) 75×135 75×142 92×150 110×150 122×155 161×174
注：1、常开型的则在型号后加“K”如PS-15K，表示PS-15常开型。2、以法兰连接的在型号后加“F”如PS-25F，可在订货时提出。3、需要塑封线圈N型，可在订货时提出，介质温度≤180℃。

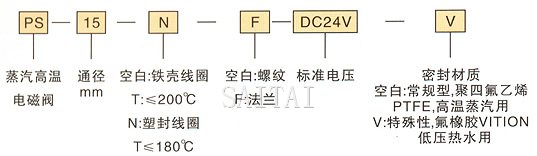

订货代码
注：
1.本网页的PS蒸汽电磁阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞
阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
