微型电磁阀

UD-C型微型电磁阀

UD-C-10
UD-C-10

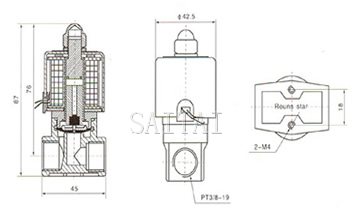

UD-C外形尺寸结构图
UD-C外形尺寸结构图

主要技术参数

型号 UD-C-10
使用介质 热水、气、空气、水、温水、油
流体温度 -5℃～100℃
动作方式 先导式 、直动式
型式 常闭式
工作压力 0～10kg/cm2
流量孔径 10mm
连接方式 PT3/8
阀体材质 热锻黄铜
油封材质 丁腈橡胶、NBR 、VITON
CV值 4•B
额定电压 AC：220V 110V 50/60Hz DC:220V 24V 12V
线圈功率 AC220V：11VA DC24V：9.5W
电压波动范围 ±10%

V2A型微型电磁阀

V2A
V2A

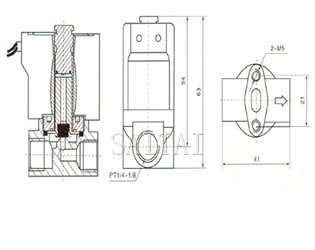

V2A内部结构外形尺寸图
V2A内部结构外形尺寸图

主要技术参数

使用流体 空气、水、瓦斯、温水、低真空
反应时间 2-6毫秒
流体温度 -5℃～100℃
环境温度 -10℃～40℃
动作方式 直动式
型式 常闭式
额定电压V AC 220、110 50/60Hz
DC 220、24、12
电压波动范围 ±10%
连续使用 100%
保护等级 IP65
功率 AC 220V：8VA DC 24V：6.5W
耐热等级 GLASS B 130℃
油封材质 NBR或VITON
阀体材质 PP+FIBER GLASS
磁头、动铁芯 IJ117
分磁环 紫铜

主要规格

型号 连接尺寸 流量孔径 CV 使用压力（Mpa）
V2A 1/4＂NPT 3.0mm 0.23 最小 最大-AC 最大-DC
0 1.0 1.0

RSSM型 微型电磁阀

RSSM-3
RSSM-3
RSSM外形尺寸结构图
RSSM外形尺寸结构图

选用规格

型号 通径 螺纹连接 CV值 线圈功率
RSSM-2 2mm G1/8〃 0.2 AC 220V:8VA
DC 24V:6.5W
RSSM-3 3mm G1/4? 0.4
RSSM-4 4mm G1/4? 0.6

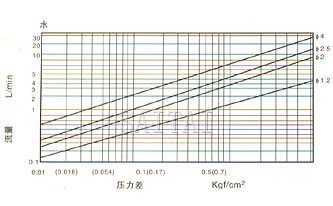

RSSM型微型电磁阀流量图

RSSM型微型电磁阀流量图
RSSM型微型电磁阀流量图

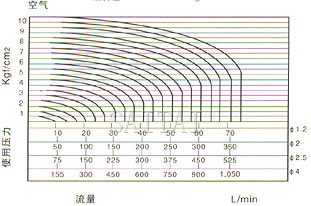

RSSM型微型电磁阀使用压力图
RSSM型微型电磁阀使用压力图

注：常开阀高度H增加20mm。

注：
1.本网页的微型电磁阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞 阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
