ZCM零压差煤气阀
ZCM-50
产品用途
ZCM电磁阀适用于以煤气等燃烧介质管路的二位式通路切换。进行温度等自动和远程控制。是适用于城市煤气、液化石油气，天然气等多种煤气为加热燃烧介质管路做二位式通断切换，进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。
如需特殊供货请注意
1、 DN：32以下规格，也可提供法兰式连接。在爆炸性场所使用，可配用隔爆头子，防爆等级：dIIBT4
2、 防爆合格证书：GYB01272
结构特点
1、 直动式开阀结构，没有压差限制，低压力，零压力均能正常开闭，无压力损失，低压流量大。
2、 采用优质高性能的 阀体密封材料，无泄露。是可燃气液体的理想执行器。
3、 形式：常闭式。
ZCM-50外形尺寸、内部结构图
大口径ZCM零压差煤气阀
技术参数
公称通径（mm） 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
公称压力(MPa) 1.0
工作压差 0-0.4Mpa
工作介质 煤气、液化石油气、甲烷、瓦斯、天然气、常温液体、气体
介质温度 -20~80℃
额定电压V AC：380、220、36 DC：220、110、24、12
工作电流
(A) 直流 0.13 0.17 0.41 0.71 1.1
交流 0.13 0.17 0.41 0.71 1.1
功率
(VA) 直流 26 33 80 140 220
交流 26 33 80 140 220
功率 ≤22W
安装方式 垂直安装
防爆标志 E×dIIBT4

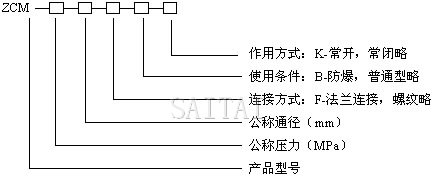

型号编制说明
产品规格
| 公称通径 DN |
内螺纹连接 | 法兰连接 | |||||||||
| 内螺纹 | 外形尺寸 | 外形尺寸 | 法兰尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | 1/2 | 210 | 130 | 95 | 65 | 46 | 14 | 2 | 4 -Φ14 |
| 20 | 153 | 92 | 3/4 | 210 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 |
| 25 | 153 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 |
| 32 | 176 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 |
| 40 | 176 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 |
| 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4 -Φ18 |
| 65 | 390 | 290 | 185 | 145 | 118 | 20 | 3 | 4 Φ18 | |||
| 80 | 401 | 310 | 200 | 160 | 132 | 22 | 3 | 8 -Φ18 | |||
| 100 | 408 | 350 | 220 | 180 | 156 | 24 | 3 | 8 -Φ18 | |||
| 125 | 424 | 400 | 250 | 210 | 184 | 26 | 3 | 8 -Φ18 | |||
| 150 | 515 | 480 | 285 | 240 | 211 | 26 | 3 | 8 -Φ22 | |||
| 200 | 540 | 600 | 340 | 295 | 266 | 26 | 3 | 8-Φ22 | |||
| 250 | 573 | 730 | 395 | 350 | 319 | 28 | 3 | 12-Φ22 | |||
| 300 | 608 | 850 | 445 | 400 | 370 | 28 | 4 | 12-Φ22 | |||
| 350 | 700 | 980 | 505 | 460 | 429 | 30 | 4 | 16-Φ22 | |||
注：
1.本网页的ZCM零压差煤气阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞
阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
