防爆电磁阀
ZCSB-25
特点
防爆电磁阀适用于易燃易爆介质，以及对爆炸性危险场所管路介质的自动切换。 产品经国家仪器仪表防爆安全监督检验站检测合格，产品符合GB3836、1-83、GB3836、2-83标准。防爆合格证号为GYB01272适用条件： 环境场所：GB3836、1-83标准中属于ⅡA、ⅡB级可燃性气体且温度组别T1、T2、T3组的爆炸性场所。 环境温度：-10～+50℃，相对湿度不大于85%。
结构

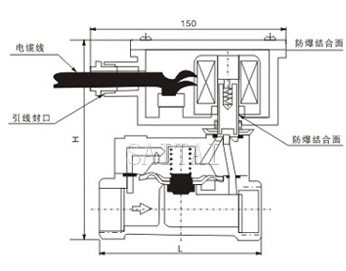

防爆电磁阀 内部结构外形尺寸图
1、 防爆结构：隔爆型。防爆标志;EX : dlBT4
2、 外壳防护等级为IP45，即防尘5级，防溅水4级。
3、 主阀配置：常规型，采用DF型主阀，型号为ZCSB-()；耐温性：采用RSPS主阀，型号为ZCSB-()R；采用PS主阀，型号为ZCSB-()P；耐腐蚀型：采用2W-J型主阀，型号为ZCSB-()J
主阀配置RSPS阀
型号为：ZCSB-()R 工作压力：0～1.6Mpa
活塞式、直动式结构 介质温度≤135℃
主阀配置PS阀
型号为：ZCSB-()P 工作压力：0.03～1.6Mpa
活塞式、先导式结构 介质温度≤135℃
主阀配置2W阀
型号为：ZCSB-()2W 工作压力：0～1.0Mpa
膜片式、直动型结构 介质温度≤80℃
主阀配置ZQDF阀
型号为：ZCSB-()Q 工作压力：0～0.8Mpa
活塞式、直动型结构 介质温度≤135℃
主阀配置2W阀图2
型号为：ZCSB-()2W 工作压力：0～1.0Mpa
膜片式、直动型结构 介质温度≤80℃
浇封型防爆电磁阀
防爆合格证：GYB03617X
防爆标志：EXMI/Ⅱ T4
浇封型德国纳斯线圈
防爆电磁阀
主要技术参数
公称通径 5、15、20、25、32、40、50、65、80、100、125、150、200mm
公称压力 普通型：0.03-0.8Mpa，其他型：0-1.6 Mpa
工作介质 空气、水、低粘度液体、油、及可燃易爆介质。其他型可通蒸汽。
介质温度 普通型：0℃～80℃ 其他型：≤135℃
额定电压 AC:380、220、36 DC：220、36、24
功率（AC） 12VA 15VA 25VA
型式 常闭式
注：
1.本网页的防爆电磁阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向泛亚电竞
阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
